Полиамид 6 (ПА6, РА6) - Капролон
Стержень экструзионный ТУ 2224-038-00205311-08, СТО 33154287-001-2016 - отечественный (не Китай)

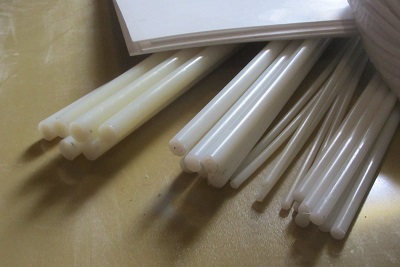

Стержни белого цвета без сколов. Не допускается наличие раковин по всей поверхности блока глубиной более 40% припуска на механическую обработку и общей площадью более 20% площади заготовки.
Не допускается наличие поверхностного мономерного слоя, составляющего более 30% припуска на механическую обработку.
Твердость при вдавливании шарика - 120-140 МПа
Изгибающее напряжение при величине прогиба, равной 1,5 толщины образца - не менее 90-110 МПа
Плотность материала - 1180 кг/куб.м
Диапазон рабочих температур (длительно) - -25.....+100 град. С
ВАЖНО ЗНАТЬ И ПОМНИТЬ!
Стержни полиамида 6 в холодное время года допускаются к механическое обработке только после пяти дней выдержки в теплом помещении.
Полиамид 6 хорошо обрабатывается фрезерованием, точением, сверлением. Инструменты для обработки изготавливают из быстрорежущей стали и снабжают шлифовальными лезвиями.
При механической обработке поверхность капролона, во избежание разогрева, необходимо охлаждать водой, эмульсиями. Токарные резцы должны быть заточены так, чтобы получались гладкие стружки. Для сверления лучше всего применять спиральные сверла с большими ходами. Свободный угол должен быть больше обычного. При получении глубоких отверстий сверло рекомендуется несколько раз вынимать и смазывать маслом.
Таблица для расчета веса заготовки из капролона здесь!
Классификатор
Слоистые пластики
Конструкционные и сопутствующие материалы
Композиционные материалы
Асбестовые материалы
Ленты, Шнуры, Трубки
Шнур-чулок - АСЭЧ (б), ШЧХБ, ШЭС
лента киперная ГОСТ 45514 - 78
лента тафтяная ГОСТ 45514 - 78
лента миткалевая ГОСТ 4514 - 78
стеклоленты ЛЭСб, КЛ-11
